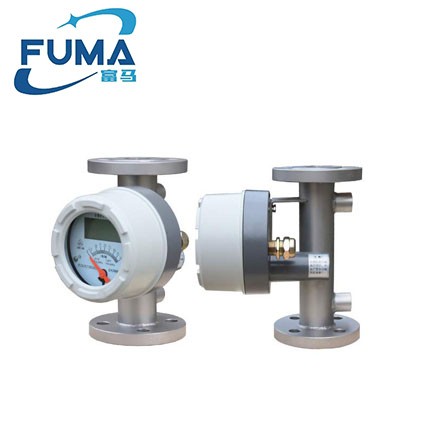

一、金屬管浮子流量計概述

    金屬管浮子流量計具有結構簡單、工作可靠、適用溫度范圍廣、精度較高、價格便宜等特點。本系列流量計為現場指示型，有下進上出、左進右出和下進側出三種安裝形式?？蓮V泛適用于國防、化工、石油、冶金、電力、環保、醫藥和輕工業等部門的液體、氣體流量測量。

測量范圍:水（20℃）1-200000 l／h

空氣（20℃，0．1013MPa）0．03－4000m3／h

參見流量表，特殊流量可訂制

量程比：標準型10：1 特殊型20：1

精度： 標準型1．5級 特殊型1．0級

壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa

特殊型： DN15－DN50 25MPa DN80-DN200 16MPa

夾套的壓力等級為1．6MPa

特殊型在選型和訂貨前應與工廠協商

壓力損失：7kPa-70kPa

介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃

高溫型：最高可達400℃

介質粘度：DN15: <5mPa.s(F15.1-F15.3)<30mPa.s(F15.4-F15.8)

DN25: <250mPFa.s DN50-DN150: <300mPa.s

環境溫度：液晶型－30℃－+85℃

指針型－40℃－+120℃

連接形式：標準型：DIN2501標準法蘭

特殊型：由用戶指定的任意標準法蘭或螺紋

電纜接口：M20＊1．5

供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC ）

交流型：85－265VAC 50HZ

電池型：3．6V@4AH鎳氫電池

報警輸出：上限或下限瞬時流量報警

標準型：集電極開路輸出（最大100mA@30VDC內部阻抗100 歐）

特殊型：繼電器輸出（觸點容量最大5A@250VAC）

脈沖輸出：累積脈沖輸出，最小間隔50毫秒

液晶顯示：瞬時流量顯示數值范圍：0－50000

累計流量顯示數值范圍：0－99999999

防護等級：IP65

防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6

四、金屬管浮子流量計安裝
